水源井控制系統是水源井遠程監控系統中的核心產品，具備水泵啟、停控制；水泵運行狀態、參數監測；水井水位、出水壓力、出水流量采集；安防、設備異常自動報警等多項功能。水源井監控設備分為兩種類型：

   一、測控型：適用于已配置水泵啟動柜的水源井（如：老水源井改造）聯合水泵啟動柜實現水源井遠程監控。

   二、啟動、測控一體型：適用于還未配置水泵啟動柜的水源井（如：新建水源井），將水泵啟動、測控設備合二為一，節省成本和安裝空間。

產品特點

   •    實時****：實時監測水源井運行狀態。

   •    穩定可靠：精選工業級器件，針對野外嚴苛環境設計。

   •    使用簡單：壁掛，落地安裝，應用不同應用現場；標準設備接口，對接現場設備儀表。

   •   維護便捷：遠程參數設置、遠程設備升級，遠程診斷等。

   •   標準通用：可對接各類水泵啟動設備，包括軟啟動柜、變頻柜、星角降壓啟動等。

案例分析

       札薩克供水工程水源井自動化控制系統控制方式設計為現場設備就地手動控制、控制系統遠程手動控制、控制系統遠程自動控制三種控制方式。三種方式的級別由高到低依次為就地手動、遠程手動、遠程自動。

       就地手動模式：現場軟啟動控制箱上的“就地/遠程”開關選擇“就地”方式時，通過現場軟啟動控制箱上的按鈕實現對設備的啟/停、開/關操作。設備的急停按鈕或其他保護和安全連鎖裝置(如:過載保護、溫度及液位保護等)必須是硬線連接至電氣控制回路，不受方式選擇開關的限制。現場控制箱（柜）在開關在“手動”位置時，設備為離線方式，PLC不能對設備進行任何控制。

      遠程手動模式：現場軟啟動控制箱上的“就地/遠程” 開關選擇“遠程”方式時，操作人員通過中控系統操作站的監控畫面用鼠標器或鍵盤選擇“手動”方式并對設備進行啟/停、開/關操作。

       遠程自動模式：現場軟啟動控制箱上的“就地/遠程”開關選擇“遠程”方式，且現場控制站的“自動/手動”設定為“自動”方式時，設備的運行完全由各PLC根據現場的工況及控制要求來完成對設備的運行或開/關控制，而不需要人工干預。

主要功能：

       實時與加壓泵站的SCADA系統進行集成通訊。

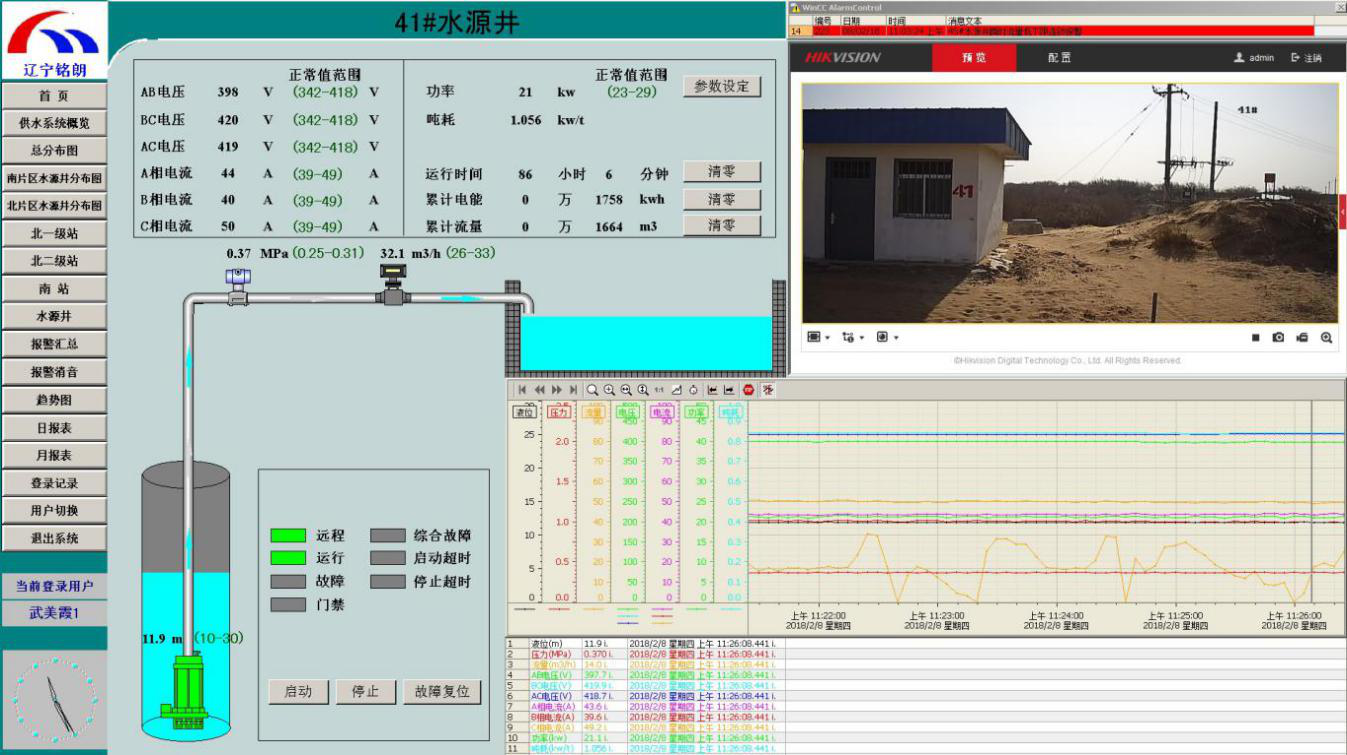

        對水源井?dāng)?shù)據（泵電流、電壓壓力、流量、液位、設備工作狀態等）進行24小時不間斷顯示功能。
